圆环测量仪的工作模式 圆环内外径检测方法

作者:蓝鹏测控发布时间:2020-11-17阅读次数:



圆环的检测,专门研制了圆环测量仪对其外径尺寸进行在线检测,可检测内径与外径尺寸。

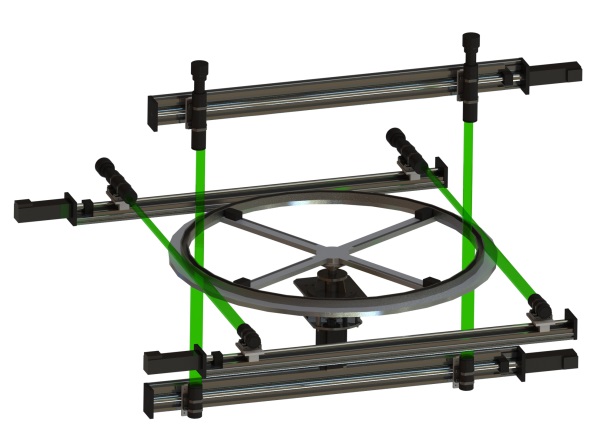

测径仪是集光学、机械、电子电路、通讯和计算机软件技术为一身的成套设备。该套设备主要由测量主体、小型工控机(带蓝鹏测量系统)、光缆通讯单元、报警单元、步进电机、滑台等组成。
先将定位顶块顶住圆环内壁固定住圆环,按下测量开关,电机驱动圆盘转动一周,取出外径的阈值,同时算出椭圆度。电机旋转一圈后开始测量圆环壁宽。根据已知圆环外径平均值与圆环壁宽的差值计算出内径值。每个工件测量的时间小于20秒,并可根据工件大小调整旋转速度。
测量系统登录后将直接进入主界面。在测量状态下,圆环测量系统主界面中可以实时显示圆环的直径、平均直径、椭圆度以及测量值;圆环壁宽值及圆环内径值;实时显示圆环截面的动态图形;实时显示测量数据动态趋势。当测量数据在设定的范围内变动时,数据呈现绿色;当测量数据超差(即超出设定的范围)时,数据的颜色呈红色。
设备参数
测量范围(mm):350-1600mm
被测物直径(mm):400-1500mm
外径测量精度(mm):≤0.02mm
内径测量精度(mm):≤0.05mm
测量频率(Hz):500(即测量速度为500个截面每秒)
电源电压(V):AC 220±15% ,50Hz
圆环的检测采用圆环测量仪,使用速度快,使用方便,且能做到高质量的检测。
