布置棒材测径仪 为高质生产绘制新蓝图

作者:蓝鹏测控发布时间:2020-11-17阅读次数:



以往轧制圆钢、高线等圆形断面型钢尺寸的在线测量一直沿用人工量取,劳动强度大,又不安全,同时测量精度低,影响连续生产为了更好监控轧钢生产过程,为了提高轧制产品的尺寸及形状精度,需采用自动测径仪,来进行高精度高速度高效率的检测。

棒材测径系统是专为钢厂轧制生产线研制的外径检测设备,它足以应对恶劣的生产现场以及高速生产状态,完成外径及椭圆度尺寸的检测,同时兼顾部分如错辊、耳子等表面缺陷的检测。

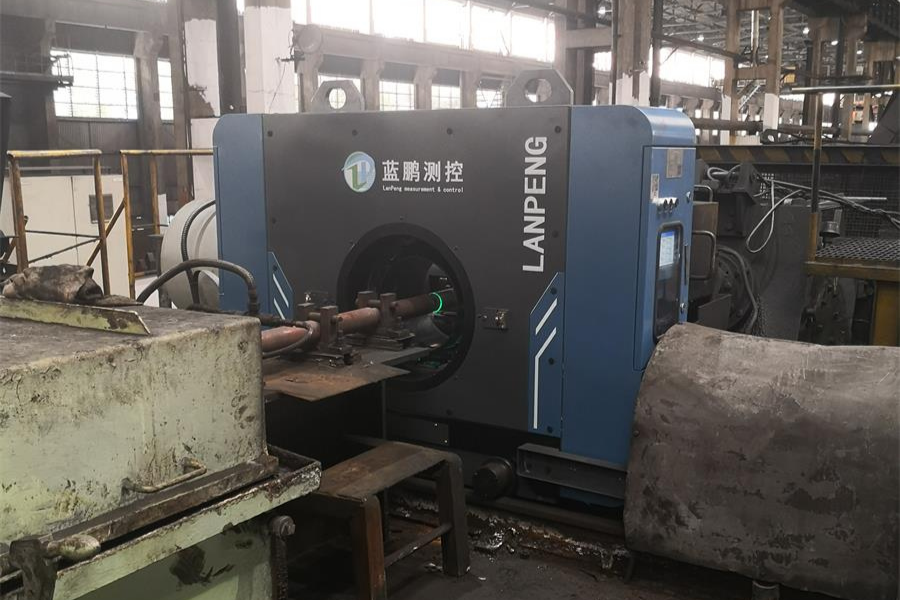

棒材测径仪是布置在轧钢生产线上的,整个系统中测径仪、大LED显示屏、高压离心通风机安装在轧制生产线的现场,主控机柜安放在控制室。测径仪与主控机柜间由一根三芯电源线和一根光缆连接,测径仪的供、断电由主控机柜通过电源线实现,测径仪的数据信号通过光缆传输到主控机柜。大LED显示屏的电源也由主控机柜引入,显示数据由主控机柜通过光缆向显示屏发送。高压离心通风机上装有空气过滤装置,风机的出风口通过软管向测径仪输送洁净的冷风,风机的380V电源就近连接,风机通断电由漏电保护开关控制。
测径仪采用轨道移动方式安装,下线方向与轧线垂直。测径仪不设置导槽,利用轧线导槽间隙进行测量。测径仪下线维护或检修时,轧线导槽原位安装,不影响正常生产。
测径仪系统是轧钢生产线上在线检测轧材直径的测量系统。根据轧钢生产线以及测量和控制要求,测径仪系统安装在生产线的不同位置,可以达到对产品的更好测量和控制效果。为高质量生产提供助力。
棒材测径仪配置8组测头部件;8组测头的16个镜头在主盘体的圆周上均匀分布,测头夹角为22.5°,所以轧材的每一个测量截面可以测量出均匀分布的8个方向的直径尺寸,基本可以反映轧材的真实截面尺寸。
测径仪的应用作为生产中的重要组成部分,对高质量生产非常友好,当出现数据超差、设备超温等状态时,均会触发报警系统,声光报警与显示屏数据变红等多重提示,有利于及时的调整状态,同时多重数据分析图像,直观的分析整体生产状态,在易出不合格的部位提前调整,减少废品的生产。
在各种钢材的生产中,自动化的生产模式日趋成熟,只有检测系统能跟上生产状态,才能实现高品质生产,有了测径仪的加入,轧钢厂的效益、品质等都将大幅度的提高,收获远远大于付出。
