聊一聊无缝钢管生产中的外径质量检测方法 大直径测径系统

作者:蓝鹏测控发布时间:2020-11-16阅读次数:



无缝钢管是由整支圆钢穿孔而成的,表面上没有焊缝的钢管,称之为无缝钢管。根据生产方法,无缝钢管可分热轧无缝钢管、冷轧无缝钢管、冷拔无缝钢管、挤压无缝钢管、顶管等。直径范围4~900mm的都有。根据用途不同,有厚壁无缝钢管和薄壁无缝钢管。无缝钢管主要用做石油地质钻探管、石油化工用的裂化管、锅炉管、轴承管以及汽车、拖拉机、航空用高精度结构钢管。

钢管外径精度:取决于定(减)径方法、设备运转情况、工艺制度等。

外径允许偏差 δ=D-Di/Di ×100%

D:外径的极限值

Di:名义外径mm

钢管椭圆度:表示钢管的不圆程度。

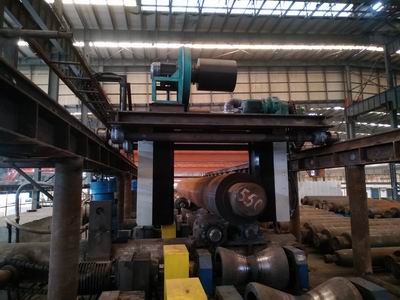

大直径测径仪作为在线检测设备,恰好能对外径与椭圆度进行高精度的在线检测。它的测量精度与测量范围有关,但一般都能满足生产需求,对生产中的轧材质量进行监测。

对外径的测量采用的是间距可调双测头检测,可实现外径尺寸的在线检测,测量准确且无损,随时通过按键调整测量范围,使其在无缝钢管的检测范围内,实现全部钢管的检测。

椭圆度的测量,一般分两种方法,有的钢管在生产中是旋转行进的,这时仅需一组双测头测径仪就可以实现外径极限值及椭圆度的在线检测,但也有不旋转行进的,这时就需要多安装一组双测头,实现双向测量,从而计算椭圆度尺寸,2个发射镜头和2个接收镜头组成两组双镜筒光电测头,测径仪的数据采集由这两组测头完成。2套调整装置分别调整两组光电测头的间距。

大直径测径仪对无缝钢管的检测可应用于各种轧制生产中,对热轧、冷轧的轧材均可检测,测量的数据客观,测量精度高,实时性好,测量结果保存完整,适用于生产线的质量监测、跟踪和生产工艺分析。

大直径测径仪是专为各种大尺寸轧材生产的在线检测设备,实现无损检测,并将测量数据实时显示,当遇到超差时,还会自动报警提示。

无损检测在线检测设备带来的便利是人工检测无法比拟的,它对质量的提升起着关键性作用,是不可替代的。
