测径仪的基本原理特性 专业激光测径仪制造

作者:蓝鹏测控发布时间:2020-11-12阅读次数:

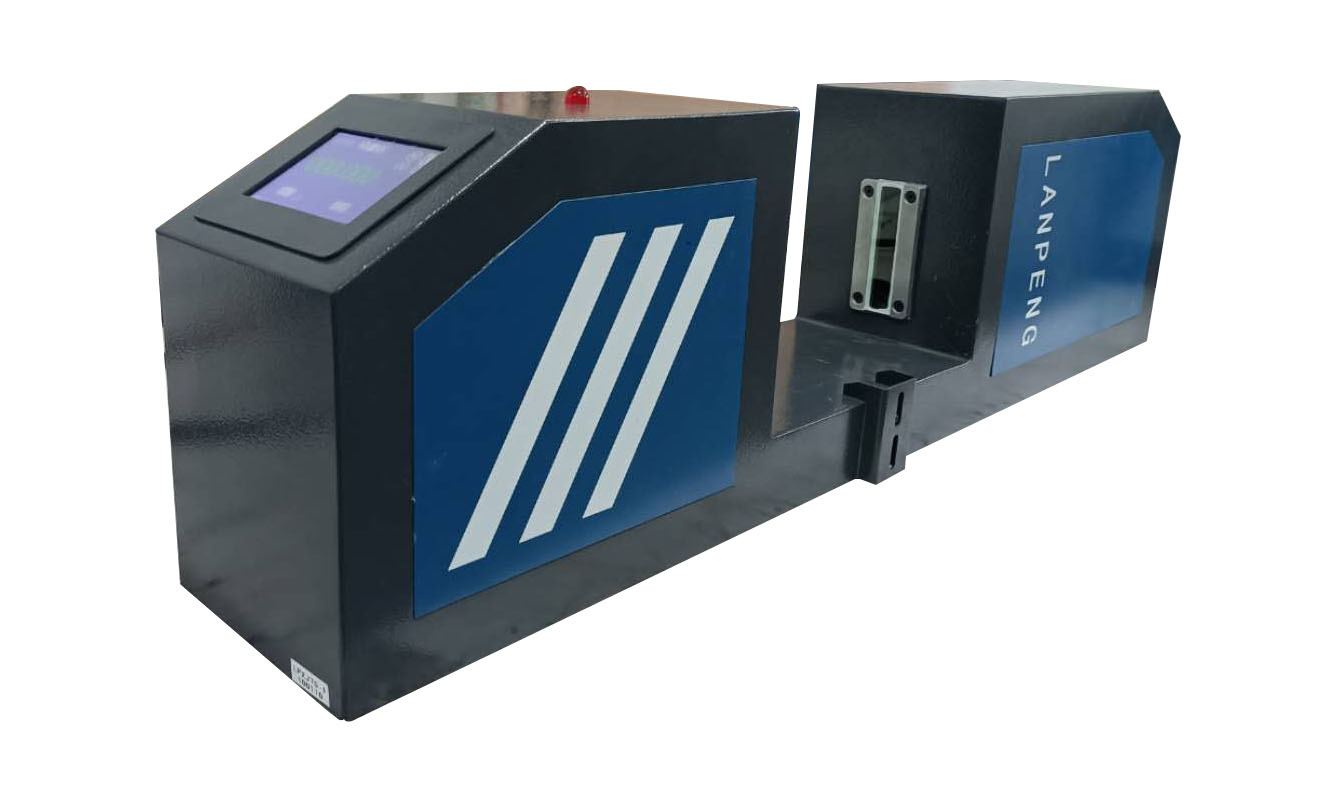

 单轴测径仪是一种基于平行光测量的精密仪器,对直径、厚度、宽度等几何尺寸进行快速非接触测量的专业设备。其应用系统是实施非接触精密测量和控制的重要技术手段。

单轴测径仪采用物方远心光路系统和CCD成像法进行非接触尺寸检测。其核心部件为远心光电测头,简称“光电测头”。每组测头由发射镜头和接收镜头组成。发射镜头内点光源发出的光穿过发射透镜后形成平行光视场。视场内的平行光再由接收透镜聚焦,在CCD芯片上成像。当被测物通过视场时,被测物遮挡的部位在CCD芯片上显示为无光的阴影。通过CCD芯片光电转换和相应电路系统的数字化处理,即可通过阴影的宽度计算出被测物的直径。
激光测径仪已有效应用于实验室计量检测、钢厂/线材厂以及通光(电)缆生产过程中对外径、厚度、宽度等的测量与控制,具有精度高、速度快、安全可靠的特点,是上述生产领域中重要的测量监控手段。
可用于物体尺寸的非接触测量与控制,如零件高度、直径、线径、宽度、外径、厚度等。有效降低了生产后的单件检验成本,并能有效节省原物料的损耗,降低人员需求。
单轴测径仪这种小台式测量设备,应用的行业非常广,对其生产经验非常丰富,成熟的产品应用于各种生产现场,为高质量生产提供检控。
