钢板的高质生产 从测厚仪开始 设计制造测厚系统

作者:蓝鹏测控发布时间:2020-11-04阅读次数:

 钢板是平板状,矩形的,可直接轧制或由宽钢带剪切而成。
钢板按厚度分,薄钢板<4毫米(可达0.2毫米),厚钢板4~60毫米,特厚钢板60~115毫米。钢板不管薄厚,它的厚度都是有规定的,对厚度进行检测也是不可或缺的一部分,可采用钢板测厚仪对厚度尺寸进行在线检测。

钢板厚度的允许偏差:
公称厚度:2.0mm为钢板厚度允许误差。钢板厚度允许偏差分为N、A、B、C四类公差:
1、N类偏差:正偏差和负偏差相等;
2、A类偏差:按公称厚度规定负偏差;
3、B类偏差:固定负偏差为0.3mm;
4、C类偏差:固定负偏差为零,按公称厚度规定正偏差;
N类要求最低,C类要求最高,若无特殊要求执行N类,A、B、C类为根据需方要求定制的,并在合同中注明钢材的偏差类别。建筑行业一般执行N类,除非设计明确提出特殊要求。
钢板测厚仪采用激光三角法测量。测量时传感器发射的激光照射被测物的表面,传感器内的摄像系统拍摄被测物表面光斑的图像。通过分析光斑在摄像系统CCD或CMOS芯片上的位置即可得到传感器到被测物表面的距离。

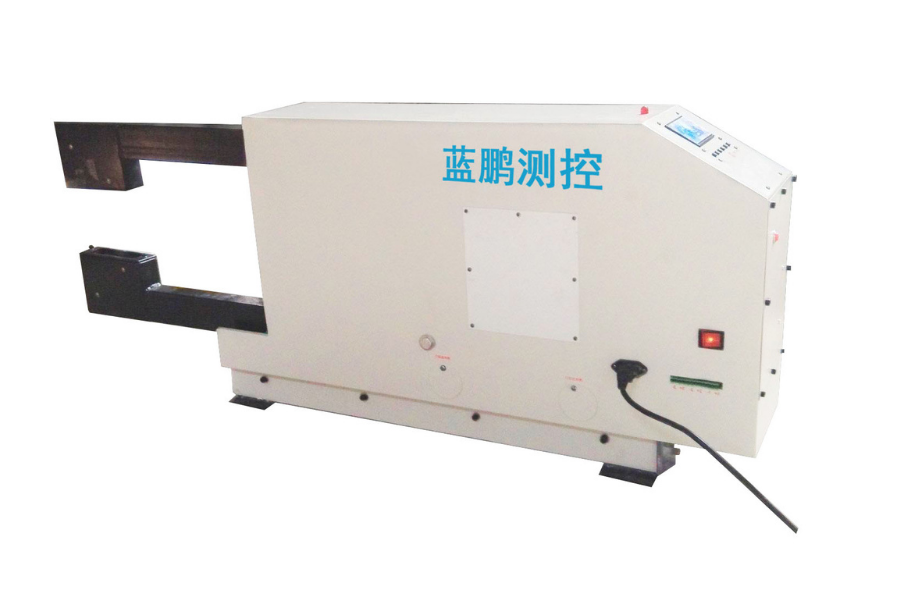

钢板测厚仪整体采用C型架结构,C型架上安装上下两个对射的激光位移传感器,可测量一个点的厚度尺寸。C型架可固定式安装,随生产线上板材的移动测量板材上一条线的厚度尺寸。C型架下也可以设置导轨和滑块,并利用电机带动C型架往复运动形成单点的扫描式测量。测厚仪配置单片机计算系统,测量时可实时观察厚度数据变化。
该系列测厚仪不仅适用于常温物体的测量,也同样适用于高温的热轧金属板材等的测量。在测量高温轧制板材时,C型架和测量传感器应采取水冷、风冷和保温等防护措施,保证传感器处于正常工作温度范围之内。

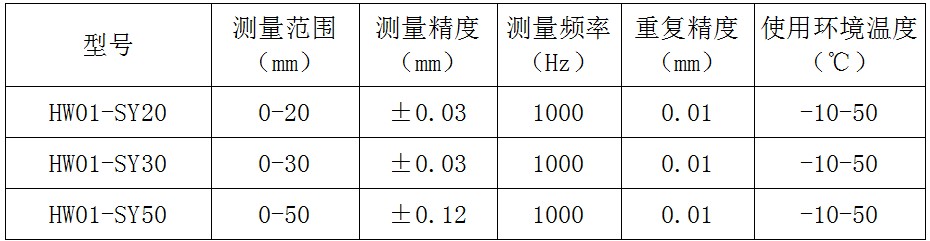

钢板测厚仪技术参数:

在线测厚仪在使用的过程当中往往是有着十分明显的优势,可以实现准确测量,可以保证检测结果的一致性,提高产品的质量以及降低生产成本,是企业走向产业转型的重要助力。
