径益求精 电线电缆测径仪带来高质生产

作者:蓝鹏测控发布时间:2020-11-02阅读次数:

 电线电缆的质量关系着使用的安全性,对其质量的检测也要严格,为了减少不合格产品,在生产上就要严格控制。本文主要介绍的是检测并控制外径尺寸的方法。

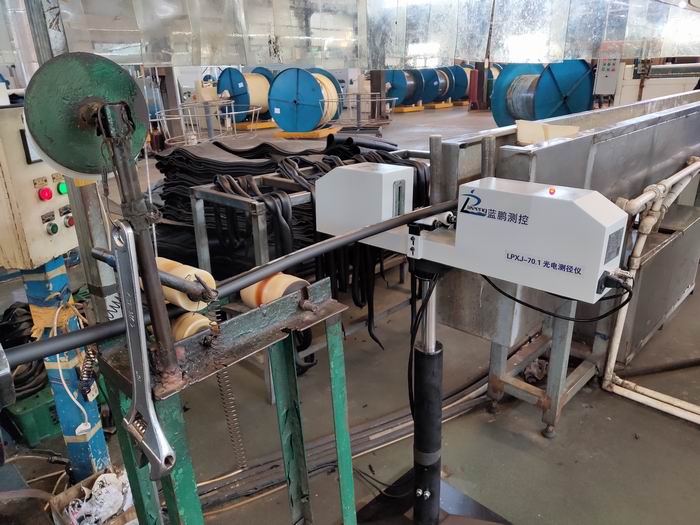

电线电缆的在线检测一般采用单轴测径仪,它是光电检测原理,与扫描式激光测径仪不同,它没有高速电机,也没有旋转部件,采用的是物方远心平行光进行检测,既保证了使用寿命,也更适合动态检测。

采用物方远心光路系统和接CCD成像法进行非触尺寸检测。其核心部件为光电测头,每组测头由发射镜头和接收镜头组成。发射镜头内点光源发出的光穿过发射透镜后形成平行光视场。视场内的平行光再由接收透镜聚焦,在CCD芯片上成像。当被测物通过视场时,被测物遮挡的部位在CCD芯片上显示为无光的阴影。通过CCD芯片光电转换和相应电路系统的数字化处理,即可通过阴影的宽度计算出被测物的直径。
电线电缆测径仪是一款高质量的在线检测装置,他的测量精度能达到0.01mm,优于游标卡尺等人工检测精度,同时具备PID调节功能,闭环控制外径。测量频率达到了2000Hz,检测点数多,对缺陷能及时提醒。
测径仪是进行非接触在线测量的高精度测控装置,主要应用于各种电线、电缆、管材的生产线中,对外径进行测量并调节挤出机螺杆速度或牵引机速度,达到控制外径的目的。也可应用于加工工件的外径和尺寸测量,提高产品质量,降低消耗。
测径仪可满足高温、熔融状态下的产品测径和自动控制的需要。在电缆生产过程中使用该仪器检测可提高生产自动化水平,减轻工人的劳动强度,提高产品质量,并使废品率大大降低,原材料的消耗显著下降。
使用测径仪,精益求精,对电线电缆的实现了更高精度的检测,还带控制功能,对高质量生产有着重要的作用。
