高线检测生产中 这些数据令人关注 测径仪在线检测

作者:蓝鹏测控发布时间:2020-10-30阅读次数:

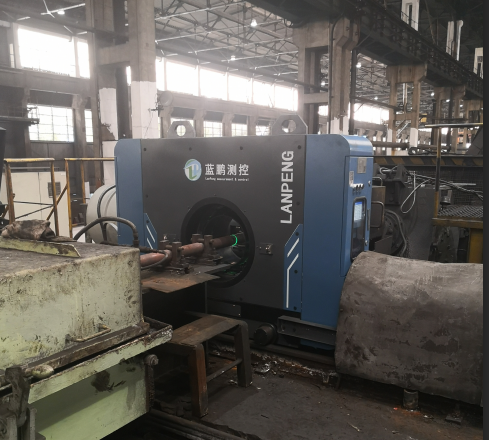

高线是线材的一种,通常指用“高速无扭轧机”轧制的盘条,常见的普通低碳钢无扭控冷、热轧盘条(ZBH4403-88)及优质碳素钢无扭控冷、热轧盘条(ZBH44002-88)。高线的轧制速度在80-160米/秒,每根重量(盘重)在1.8-2.5吨,尺寸公差精度高(可达到0.02mm),在轧制过程中可通过调整工艺参数(特别是在冷却线上)来保证产品的不同要求。外径与椭圆度是检测高线质量的重要依据。为了适应轧制生产线,跟上生产速度,完成高品质检测,需采用在线测量设备,线材测径仪是在线检测外径及椭圆度尺寸的设备。

线材测径仪给予的检测帮助
1、外径检测,测径仪具备八轴检测系统,可从八个方向对外径尺寸进行检测,并且是同一截面的尺寸,同时自动计算出直径阈值与平均直径。
2、椭圆度检测,测径仪测出长短轴尺寸,然后自动计算得到椭圆度尺寸。
3、一些表面缺陷,可检测出耳子、错辊等基本缺陷。
4、软件分析,可显示截面图、波动图、趋势图、缺陷图、直方图等。可进行尺寸波动趋势预报(输入钢管长度和速度后可以对应外径在管材的位置),缺陷分析曲线。实时显示管材长度变化,管材实时温度值,阈值和超差尺寸在管材的具体位置,光标移动到相应位置即可显示,实时显示测量数据动态趋势。当测量数据在设定的范围内变动时,数据呈现绿色;当测量数据超差(即超出设定的范围)时,数据的颜色呈红色。
5、数据存储,数据记录、数据导出EXCEL、历史数据查询,存储时间大于3年;可查询某一时刻的尺寸,时间精确到秒。
6、温度系数自动修正,带有温度采集接口,可外接现场高温计并通过采集到的温度自动调整热膨胀系数(需配置测温仪)。
7、超差报警,主控室相关数据颜色警示及报警器声光报警。
8、具备修正功能,自动/手动,输入热膨胀系数后校准。
9、可增配智能功能,可插入SIM卡,实现和服务器的远程通讯。
线材测径仪,专为外径检测研发,检测数据准确,0.02mm的检测精度与2000Hz的高频检测,可应用于高速轧制生产线,功能实用,用过的都非常满意。
