具备轧制工艺分析功能 线材测径仪应用在轧钢现场

作者:蓝鹏测控发布时间:2020-10-28阅读次数:

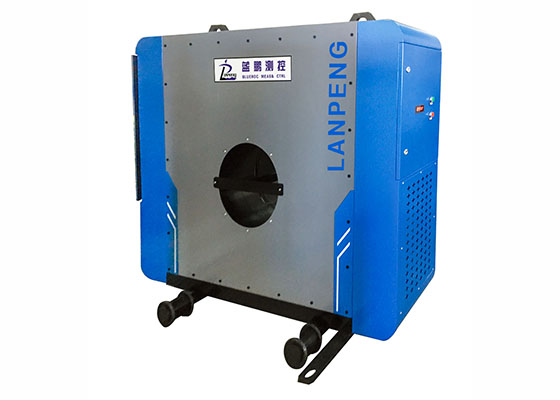

 线材测径仪是利用8轴向的平行光以投影方式测量高速线材的截面尺寸,可同时从8个方向检测同一断面尺寸,而不是螺旋断面尺寸,每秒可获得2000个断面尺寸。

由于线材截面存在围绕其轴向往复摆动,所以可实现无盲区测量全截面,由于测量机构固定不旋转,测量精度高,寿命长,8个固定方向测量有利于轧制工艺分析,还具备软件分析系统,具有友好的人机界面便于分析应用。

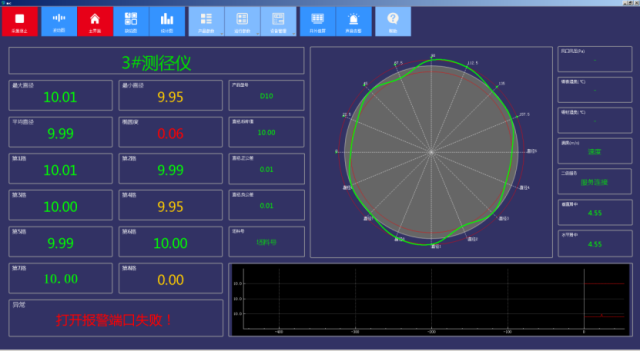

线材测径仪典型界面
线材测径仪的软件界面包括工具栏菜单,及主界面、波动图、缺陷图、统计图四个数据显示窗口。
工具栏:支持配置文件形式更改子项内容、图标等。

主界面的标签,支持根据待测目标特征设定公差范围,并在测量值超过标称公差范围时,以不同颜色醒目提醒,如超正公差时红色显示、超负公差时黄色显示。
实时数据图形化
在主界面,除了以不同颜色显示数据之外,还支持以趋势图、截面图的形式来显示待测物的实时数据,从而方便用户更直观的了解测量数据的偏差。
历史数据图形化
对于已经测量过的历史数据,也支持以图形化的方式进行查看。
配置向导化
为了降低使用难度,软件部署过程采用向导方式,带领工程实施人员一步一步完成软件的配置。
以测量实时过程为例,向导如下:
1、为当前测控方案命名,并选择截面类型。
2、选择到主设备的连接方式及连接参数。
3、为连接配置数据接收解析规则,并为输出命名。
4、选择到辅助传感器通信方式和连接参数。
5、为采集的数据配置统计规则,包括统计方式、数据源,并为统计输出命名。
6、配置敏感事件,比如产品特性变更、设备故障、测量数据异常等,当类似事件被检测到时,数据将在界面显示。
7、为截面图配置数据源。
8、为主界面趋势图配置数据源。
线材测径仪是高精度的外径在线检测设备,应用于各种行业的应用现场,将测量数据进行分析进行图像显示,对工作人员帮助很大,实现品质、效率提升,更重要的是效益提升。
