电缆绝缘层生产方式 单轴测径仪可控制外径尺寸

作者:蓝鹏测控发布时间:2020-10-23阅读次数:

 随着城市化的不断推进,人们的用电量日益增加。绝缘电缆是输送电能的主要工具。在绝缘电缆的生产过程中,将裸导线加工成成坪电缆时,需要实时监测电缆的线径,计算检测值与标准值的偏差,根据偏差值调整引电机的转速,控制电缆加工设备的运行状态来保证电缆的加工质量,实时检测电缆外径质量的测量设备就是光电测径仪。

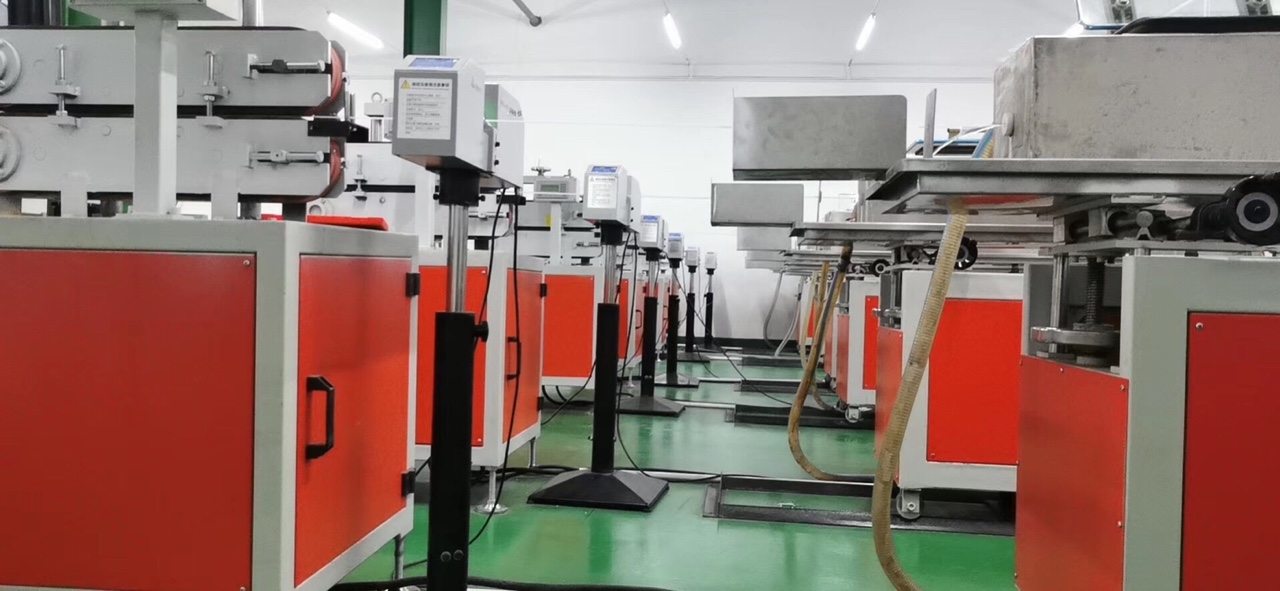

光电测径仪是光电测量原理测径仪的统称,对电缆线缆等的在线测量通常使用的是单轴测径仪,它可对被测电缆一个方向的外径尺寸进行在线测量与控制。
电缆的绝缘层生产的基本方式是采用挤出机连续挤压进行的。其工作原理是塑料均匀的塑化(即熔融),通过机头和不同形状的模具,使塑料挤压成连续性的所需要的各种形状的塑料层,包裹在线芯和电缆上。而通过这种方式制造的绝缘电缆会在挤出后带有高温。
单轴测径仪为非接触测量设备,可克服高温环境,对熔融状态下的电缆进行在线检测。
单轴测径仪采用PID调节功能控制线径尺寸,利用在线测量仪器测量产品的外径,计算线径与设定标称值之间的偏差,通过调节器来控制挤塑机螺杆转速或牵引机的转速,使实际的线径尽可能地接近标称值。
线缆的外径主要取决于塑料的挤出流率和系统的主牵引速度。系统稳定运行时,主牵引速度达到设定值,外径只取决于塑料的挤出流率:流率增加,外径增大,反之外径减小。系统变速运行时调节挤塑机螺杆的转速来改变塑料流率以保持线径。同理控制牵引机也可以,只是刚好和控制挤出机相反。
线径是电线电缆挤出生产过程中一个关键的品质点。单轴测径仪能控制线径尺寸,节省原材料的消耗,提高产品质量和生产效益,是整个电线生产线的重要环节。
