随着轧钢技术不断发展，轧钢工业的轧制节奏不断的加快，这就对轧制钢材的检测技术提出了更高的要求。为了提高成品合格率，适应高速的轧制节奏，在线检测技术要求更加快速、稳定、精确地自动测量成品尺寸。高速线、棒材在线测径仪是专门用于冶金行业线、棒材外径检测的在线全数字化测量设备。使用在线测径仪测量的数据客观、实时性好、测量结果保存完整，适用于生产线的质量监测、跟踪和生产工艺分析。

在线测径仪以每秒2000Hz的频率对生产中的线棒材进行在线检测，同步将测量数据传输到显示系统及控制系统，安装有声光报警装置，在测量的外径值超差时能及时提醒，软件系统显示屏、外接显示屏、声音、灯光多重提醒操作人员及时调整轧机，以减少损失。

在线测径仪配置8组测头部件，8组测头的16个镜头在主盘体的圆周上均匀分布，测头夹角为22.5°，所以轧材的每一个测量截面可以测量出均匀分布的8个方向的直径尺寸，基本可以反映轧材的真实截面尺寸。

显示内容

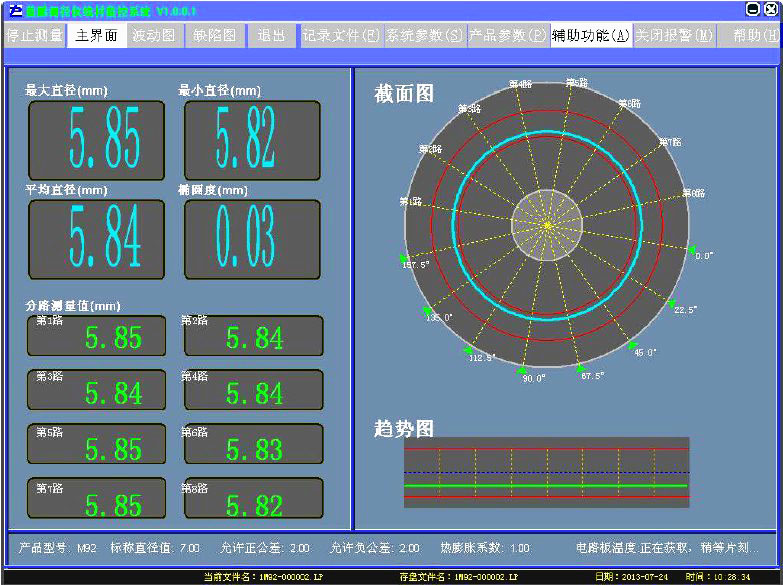

主控室LCD显示器：轧材外轮廓尺寸及截面图、公差带及超差数，尺寸波动趋势预报，缺陷分析曲线，圆钢截面的直径阈值、椭圆度，各路测头的分项测量值。测量螺纹钢的内径、纵肋高、横肋高。

现场LED显示屏：现场显示圆钢测量的直径阈值、椭圆度、设备运行状态；显示螺纹钢测量的内径、纵肋高、横肋高、设备运行状态。显示频率1-3次/秒。

在线测径仪将测量的数据进行分析，并将各数据以截面图、趋势图、波动图、缺陷图、直方图等展示，直观的感受到生产状态，并且波动图、缺陷图等八个测头的数据图分别显示。

在线测径仪的投入不仅大大提高了线材产品的精度，而且还大幅度地降低了线材的次品率。它可以测量线材直径，同时还可以给轧机控制系统提供线材直径偏差值信号。轧机控制系统根据所给偏差值及时进行调整、使成品线材的轧制精度得到了很大提高。
