一台大直径测径仪搞定多种规格保温钢管的外径检测

作者:蓝鹏测控发布时间:2020-10-08阅读次数:

 直埋保温管能在0.6-1.2米冻土层内直埋(所以人们习惯称它为直埋式保温管或是预制保温管),热损失比普通的管道可降低40%以上。保温钢管的质量检测,尤其是外径检测,一直困扰着生产厂家,要想实现在线检测,至少要满足2点要求,大直径测径仪要能做到在线检测大直径的轧材,也能保证各规格的钢管均能检测到,以减少购买设备成本。
大直径测径仪利用蓝鹏研发的专利技术“一种间距可调的双镜筒光电测头”设计制造的非接触在线检测设备,主要用于冶金业大直径管材外径在线检测。本设备测量的数据客观,测量精度高,实时性好,测量结果保存完整,适用于生产线的质量监测、跟踪和生产工艺分析。
测量原理

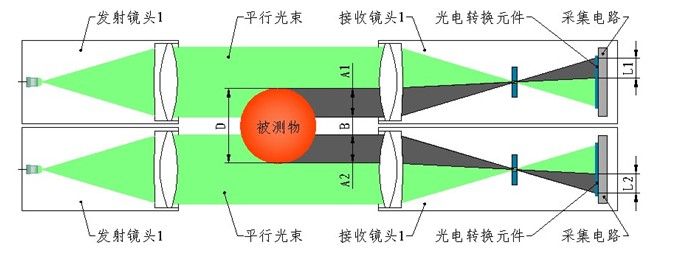

2套发射镜头分别发射出平行光射向2套接收镜头,通过接收镜头内的透镜使平行光束在光电转换元件上成像。当2束平行光内放入被测物时,在光电转换元件的像上就会出现虚拟的阴影,设其宽度分别为L1、L2。经过对光电转换元件发出的电信号的处理和计算可以得出L1、L2所对应的尺寸A1、A2,A1加A2再加上两个镜头之间的净间距B即可得出被测物的尺寸D。

测径仪系统的显示器上将直接显示测径仪测得的直径数据,操作人员可根据产品的标称直径设置上下偏差,测量数据超差时,系统自动声光报警以提示操作人员对轧制机组进行调整。
测头间距可自动调整
大直径测径仪可测量的钢管规格非常多,是根据生产的钢外径尺寸进行定制的,为了适应不同规格钢管的测量,测径仪下方测头为固定安装,上方测头安装在直线导轨滑台上。当切换钢管规格时,上方测头在步进电机的驱动下可以调整与下方测头的间距,以适应不同规格的测量。调整镜筒的间距时,通过控制系统输入命令,驱动步进电机带动滚珠丝杠即可实现精确位置的调整。调整完成后系统将自动计入调整距离,不需要进行间距的校准即可进行测量。
通过以上介绍,相信您对大直径测径仪也有了一个大致的了解了,总的来说,它兼顾了大直径检测与多规格检测,对生产线而言,其实用价值非常高。
