板材测宽仪的校准方法 各种尺寸不透明板材宽度检测

作者:蓝鹏测控发布时间:2020-09-29阅读次数:

 不透明板材非常多,木板、金属板、钢板、合金板、地板、塑料板、橡胶板、带钢、PVC板等各种板材,它们都有一项共同需要检测的指标——宽度,板材测宽仪用于在线宽度检测,可安装于生产线上进行在线检测。

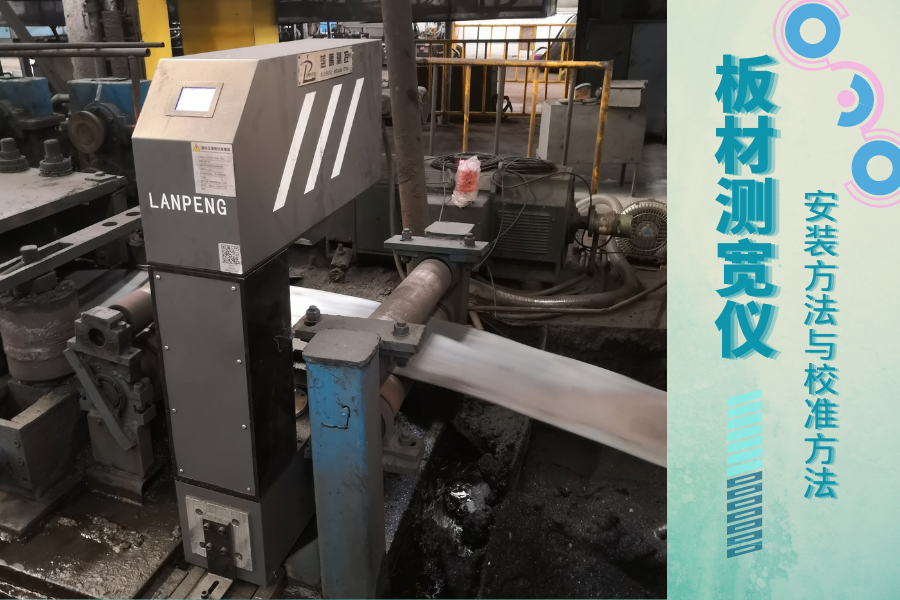

板材测宽仪内置2组固定式光电测头,可对被测物宽度进行实时测量。主要应用于各种不透明板材的宽度测量,在线检测和离线检测均可,并能实现自动反馈控制以及与电脑的联机通信。

在线测宽仪可应用于板材生产线,安装时在保证设备安全的前提下尽量靠近出板口,可以在较短的时间内获得测量值,有利于设备电机转速的调节,获得较好的调节效果。
安装方法
1、打开包装,检查仪器及附件是否齐全。
2、校准支架部件在校准完成后需拆除妥善保存。
3、设备采用C型架结构,方便设备上下线。安装时调节底座与现场底座进行焊接或栓接,使设备与被测工件平行,且被测工件垂直于两视窗的中心线并平行于底座上基准面。
4、设备可进行左右调整,调整时松开设备两侧锁紧支架上的锁紧螺栓,调整到合适位置后再次锁紧。
5、连接外接屏、外接报警,将航空插头插入机体上对应的接口。
6、进风口与旋涡风泵链接(设备开机后应保持旋涡风泵开启,若停机检修,再次使用设备应先擦拭视窗框上的视窗镜片,再开启旋涡风泵。)
7、检查无误后,连接电源线,开机上电。
板材测宽仪的校准
该参数用于确定正常测量状态下,显示数据(实测外径)的修正量。
该参数主要用于修正由于某种原因引起的测量值偏差(如线缆带水、冷却收缩、受热膨胀等)。
对测量结果加或减一个常数,因此该修正不具有普遍适用性,必须对不同的规格单独进行。
校准步骤:
主界面下,将被测物放在导轮上,显示当前测量值;
进入“系统设置”中选择“校正”选项。
按“校正”数值进入该选项。
再次按“标准值”数值,切换到数据编辑界面;
编辑数据后按“OK”键,退出编辑模式;
按“确认”键设备自动计算出偏差值,并保存到设备中。同时界面返回到参数选择的界面;
按“保存”键存储参数并退出。
板材测宽仪是在线宽度检测设备,可对各种宽度范围的板材进行测量,能够显示板材宽度尺寸及截面图、公差带及超差数,尺寸波动趋势预报,缺陷分析曲线,实时测量值。为板材宽度尺寸测量带来巨大的便利。在线测宽仪采用CCD光电测量原理制造而成,使用简单方便,为工作人员减轻工作负担的同时,提升板材质量。
