自动测厚仪原理 改善测控环境 具有广阔的应用前景

作者:蓝鹏测控发布时间:2020-09-23阅读次数:

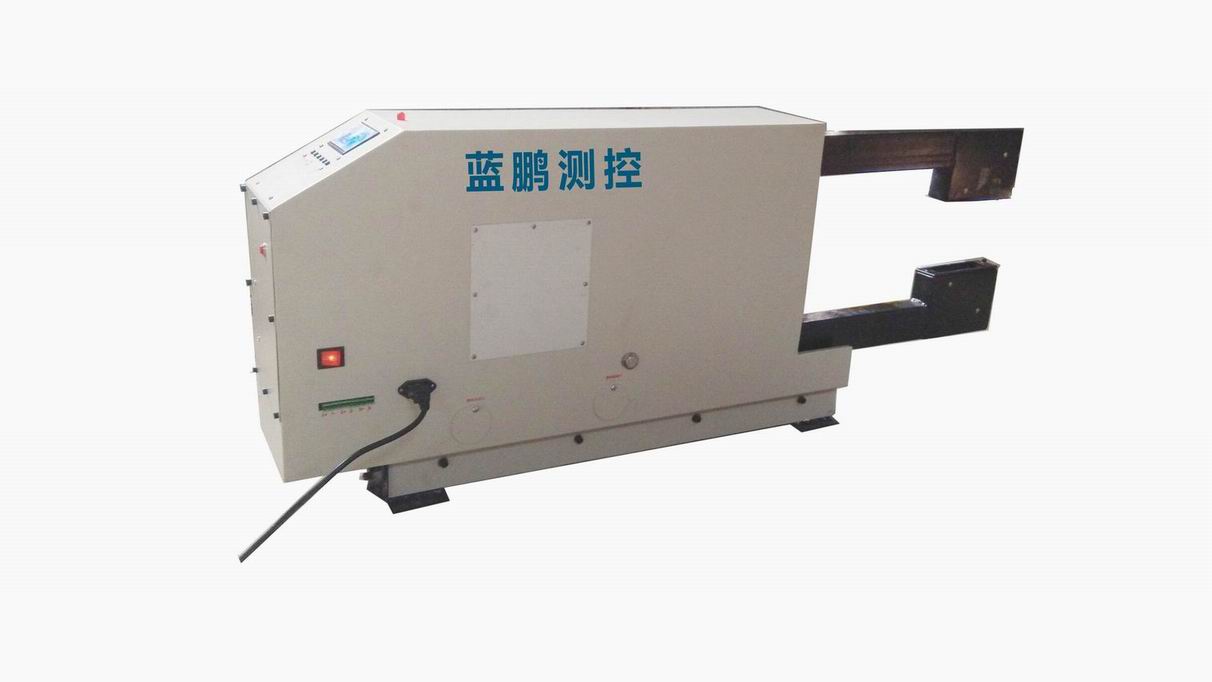

 激光自动测厚仪是专门为板材生产线研制的在线式全自动测厚仪。它具有测量精度高、测量速度快、测量点多、能够及时反映生产急需的厚度控制信息、保留生产过程数据待查、无辐射危害等特点。可有效地改善测控环境,提高生产效率、提高成材率和产品质量。

自动测厚仪采用光学三角法测厚,它是利用激光源发出光束照射到被测物体上形成光斑,光斑经成像透镜成像到光电传感器(PSD、CCD等),光电传感器由于光电效应而将光信号转变为电信号,根据电信号可以确定像斑在传感器上的位置,进而由几何关系可以计算被测物的厚度。
光学三角法测厚仪具有较高的测量精度,测量重复性好,适用范围广,不受被测材料的限制,对大多数不透明的物体都可以适用,另外还具有体积小、成本低、不受外界磁场和潮湿环境的影响,具有广阔的应用前景。
激光测厚仪的优点在于它是非接触测量,不会因为磨损而损失精度,尤其适用于在运动中进行多点测量。而且,相对于超声波测厚仪精度更高,相对射线测厚仪没有辐射污染。蓝鹏激光测厚仪的测距传感器安装在可调整位置的支架上,能实现任意位置的壁厚测量。
激光测头测得的原始数据传输到控制箱进行处理、计算。控制柜内装有同步电路、报警控制电路、电机驱动电路等电路系统,可实现数据存储、显示等功能,测量结果直接在电脑显示屏上显示。控制箱的斜面上设置一个报警灯,当测量数据超出设定的标准值,设备发出报警信号。
自动测厚仪是可进行高精度在线检测的设备,在线检测有利于板材厚度尺寸的及时控制,保证检测的实时性,同时能检测的数据足够多,实现了整体的检测。
