运动棒材的直线度测量可以采用光电测量法进行测量，通过多台测径仪测量信息，经过计算处理即可得到直线度的信息。

直线度测量仪主要由3台测径仪、控制柜、工控机、显示器、LED显示屏、声光报警器等组成。

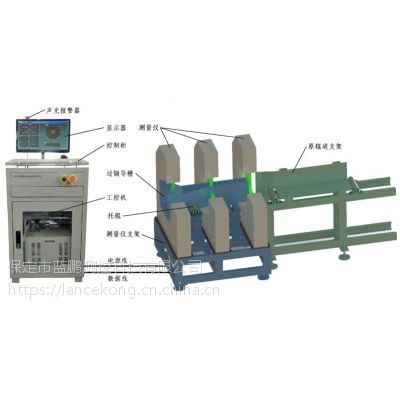

系统组成及测径仪结构图：

直线度测量仪系统中3台测径仪和LED显示屏安装在棒材输送线现场，控制柜安放在控制室或其它环境适合电脑工作的室内。3台测径仪采取固定安装方式安装在修磨机出口的托辊之间。3台测径仪的供电电源由控制柜引入并采用三芯电源线并联供电，3台测径仪的数据通讯采用串口服务器合并成1路数据后通过网线传输至控制柜内的工控机。LED显示屏的电源同样从控制柜引入，显示数据由控制柜通过网线向显示屏发送。

测径仪工作时， 圆棒旋转前进通过测径仪的测量区。3台测径仪同时测量圆棒的外径和测量截面圆心的位置，并根据各截面圆心的位置计算圆棒的直线度误差。当圆棒的外径或直线度超过设定的公差范围时，声光报警器自动声光报警。同时LED显示屏及软件界面的超差尺寸的颜色由绿色变成红色或黄色显示。

这种多测径仪测量直线度的方式为生产中的圆形棒材测量带来巨大的便利，安装于生产线上实时测量，有效的不间断的得到直线度信息，为工作人员带来便利。
