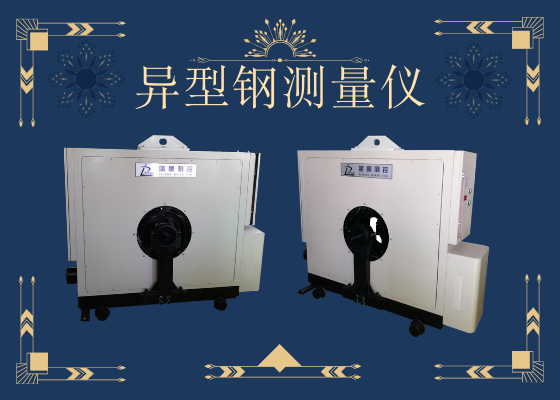

常用的尺寸测量仪器之异型钢测量仪

作者:蓝鹏测控发布时间:2020-09-09阅读次数:

 异型钢是复杂和异型断面型钢的简称,属于型钢的一种,并区别于简单断面型钢的叫法。异型钢如何使用同一台测量仪完成多项数据检测,本文就简单的介绍一下。

异型钢测量仪内共设置五路70单测头和三路由70单测头组合的150双测头。其中70单测头的测量范围为0~70mm,用于测量直径φ9~φ46mm的圆钢、25~45mm的角钢边长和4.5~25mm的扁钢厚度;150双测头的测量范围为20~150mm,用于测量直径50~65mm角钢边长和38~100mm的扁钢宽度(测量范围可定制)。
多功能测径仪安装在精轧机组后,对通过的轧材在线进行几何尺寸检测。测径仪与上位机间采用TCP/IP标准工业接口、光缆传输,检测信号传输至主操作室的工控机上;现场LED显示屏与工控机间采用TCP/IP标准工业接口、光缆传输;操作室内LCD显示终端和现场LED显示屏同步显示。可实时反映轧材的尺寸变化便于现场有关人员及时地调整轧机或孔型。测径仪的测头采用铝合金制造,散热性能良好。在高压离心风机持续为测径仪送风的工作条件下,可以保证测头内光电元件处于正常工作温度范围内。
多功能测径仪的4路70单测头一组布置在主盘体一侧,3路150双测头和1路70单测头为一组布置在主盘体另一侧。每组四路测头中水平垂直各布置1路;另两路与水平测头成42°布置。
1)圆钢直径的测量
φ9~φ46mm圆钢直径利用01~04号测头测量,每个测量截面可以测量4个不同角度下的直径尺寸。
2)角钢边长的测量
25~45角钢的边长采用02、04号测头测量,50~65角钢的边长采用06、08号测头测量。将上述测头与水平方向42°布置主要是考虑到角钢在测量位置可能有轻微的扭转,扭转后将有1路与测量光束平行的一边会遮挡光束造成误差过大。布置成42°后只要扭转不超过3°就不会造成太大的测量误差。另外,实际应用时可以根据现场情况利用系数对测量误差进行修正,修正后的误差在0.10mm之内。
3)扁钢的测量
对于宽38~100mm、后4.5~25mm的扁钢,本项目设备采用07号测头测量其宽度、05号测头测量其厚度。
异型钢测量仪可以测量圆钢外径及椭圆度;扁钢宽度及厚度;角钢领边边长尺寸,对多种断面形状的钢材进行在线检测,一台仪器实现多种轧材测量,节约成本。
