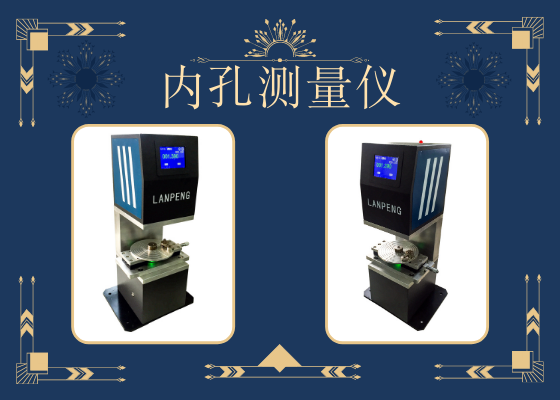

常用的尺寸测量仪器之内孔测量仪

作者:蓝鹏测控发布时间:2020-09-07阅读次数:



内孔:机械零部件的内断面叫内孔。对内孔的检测,主要介绍两种检测方法,一种为光电测量法,一种为图像测量法。

光电测量法

内孔测量仪采用内孔及狭缝测量原理进行测量。测量时内置单片机系统控制步进电机缓慢移动载物平台,同时光电测头高频测量平台上被测物的内孔直径。载物平台往复一次为测量周期,测量周期内的最大测量值即为内孔直径尺寸,测量过程中,触摸显示屏实时显示测量值,测量结束后显示测量所得内径值。设备可设置公差范围,当测量值超差时自动声光报警。
该原理是基于使用高亮LED和CCD成像法来检测。高亮的LED光束作为光源,当被测物出现针孔的时候,光束穿透孔洞,在CCD芯片上成像。通过CCD芯片光电转换和相应电路系统的数字化处理,即可计算出孔洞直径大小。
设备适用于拉丝模具、线缆模具等需要严格控制内径的小型加工件测量。
图像测量法
设备采用工业相机和远心平行光源对小型零件的内孔进行测量。工业相机上安装远心镜头,远心镜头与远心光源组合可消除物距不同对图像大小的影响,达到高精度测量的效果。工业相机可上下调整,当被测工件厚度相差较大时,调整相机高度使图像边界清晰即可精确测量。设备采用一键式测量方式,将被测件放置到测量平台后,点击“测量”即可得到测量数据。设备内置嵌入式工控机,在测量软件上进行测量操作。测量软件可设置公差范围,当测量值超差时自动声光报警。
设备可测量圆孔、方孔、六角孔等多种孔型的特征尺寸,适用于拉丝模具、线缆模具等需要精确测量内孔的小型加工件。
内孔测量仪可对细小孔洞进行精准测量。该产品性能稳定,测量准备,操作简单。
