常用的尺寸测量仪器之螺纹钢测量仪

作者:蓝鹏测控发布时间:2020-09-03阅读次数:

 螺纹钢是热轧带肋钢筋的俗称。它的规格要求一般应包括标准的牌号(种类代号)、钢筋的公称直径、公称重量(质量)、规定长度及上述指标的允差值等各项。对其进行在线检测,减少原材料的浪费,是减少成本的重要措施。

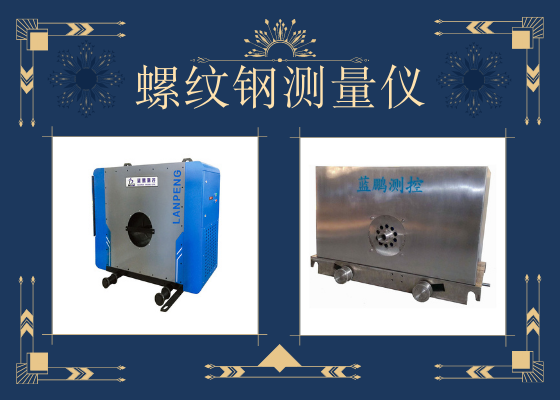

螺纹钢需要检测的几何尺寸复杂,根据国家标准GB 1499.2-2007《钢筋混凝土用钢第2部分:热轧带肋钢筋》的规定,对热轧带肋钢筋的断面尺寸的检测,既要检测器内径(它小于钢筋的公称直径),还应检测其肋高。如果两者都在规格允许的范围内,则截面尺寸符合规范要求。现在主要有两种螺纹钢在线检测方式,光电法螺纹钢测径仪与图像法螺纹钢测径仪。

螺纹钢需要检测的几何尺寸复杂,人工检测速度慢,跟不上生产速度,需在线检测,才能在不影响速度的情况下,实现高质量的在线检测。螺纹钢测径仪实现了自动化的高精度测量,实时监测,便于调节,是高质量生产中的重要工具。
光电法螺纹钢测径仪以光电原理为基础,采用八轴向检测的方式,实现螺纹钢的内径、横肋、纵肋、截面面积的测量,该测径仪不仅仅可以测量螺纹钢的尺寸,还可精确的检测圆钢、高线等的外径及椭圆度。
图像法螺纹钢测径仪采用图像测量原理,它内置3台工业相机,热轧时利用锚杆、螺纹钢的自发光从不同角度拍图像,冷轧时利用背光拍摄清晰图像。可以测量轧材的内径、外径、肋高、节距等特征尺寸。测径仪系统主要配置内循环冷却系统、鸭嘴吹扫系统、上位机控制系统、外接LED显示屏等。
设备主要用于热轧锚杆钢、螺纹钢生产线的在线尺寸检测。
螺纹钢测径仪的应用为螺纹钢检测提供了巨大的帮助,它可大幅降低生成成本,节约原材料,从而提升经济效益,提升自身的竞争力,立于不败之地。
