常用的尺寸测量仪器之边长测量仪

作者:蓝鹏测控发布时间:2020-09-02阅读次数:

 边长是指平面图形每条边的长度。对角钢、方钢、方管等这类轧材则也需要对边长尺寸进行测量。它的检测同样需要在线检测。
我们先来了解一下角钢生产,热轧角钢轧制速度较快,温度较高,用传统的接触式方法实现在线测量几乎不可能,如何在轧制过程中即时检测产品的尺寸和缺陷,减少废品率,减轻操作人员的劳动强度,是角钢生产中一直有待解决的问题。边长测量仪是解决角钢边长检测这一难题的精密仪器。

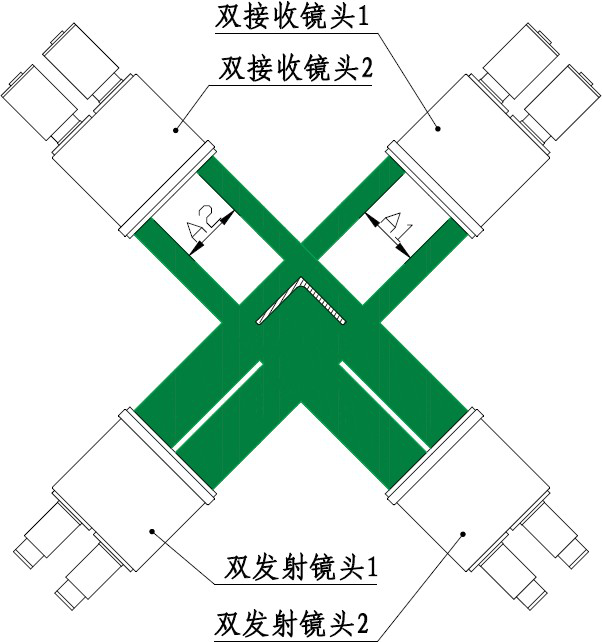

角钢测边仪的测头由“双发射镜头1”和“双接收镜头1”、“双发射镜头2”和“双接收镜头2”构成两组测头。该两组测头与水平位置呈45°分布,当角钢通过这两组测头的测量区时,发射镜头所发出的绿光被角钢遮挡在接收镜头一侧形成阴影,阴影的宽度即为角钢的边长A1、A2。接收镜头接收到光和阴影后,通过光电转换和电信号的采集、计算即可得出A1、A2的具体尺寸。

角钢测边仪安装在精轧机组后,对通过的40~100mm的等边角钢在线进行边长尺寸检测。测边仪的冷却采用水套结构水冷,水套位于测量区外围为圆形结构,测边仪的外箱体为密封结构,测量区的通光区域为12mm(可定制)宽的窄缝。外箱体接高压鼓风机,鼓风机所送高压风通过测量区的通光区域排出。通过送风和排风,可起到对测边仪内部冷却和阻止灰尘进入测边仪内部的双重作用。
边长测量仪可检测显示等边角钢的两个边长尺寸、两个边长的尺寸差值及截面图、公差带及超差数,尺寸波动趋势预报,缺陷分析曲线。
边长测量仪是高精度测头与自主研发的高频光电测控系统完美的结合,实现了高密度取样的测控形式,取样密度高于国内外同类产品。热轧检测与冷轧检测利用高精度测头制造的角钢测边仪完全可以做到:尺寸测量精确、缺陷反馈及时,为角钢生产中的质量控制提供有利的保障。
