螺纹钢质量监控 螺纹钢测径仪都做到了什么

作者:蓝鹏测控发布时间:2019-09-10阅读次数:



为克服接触式测量螺纹钢方法的不足研制了基于工业相机的非接触测量装置,通过与机械结构相结合,实现了相对效率高、逨度快、且便于应用的螺纹钢参数的测量。



该装置主要由工业相机与工控机组成,同时也可采用LED灯作为光源来进行照射以便拍出清晰的图像。用工业相机对被测物连续拍照,通过图像处理软件对拍摄的照片进行分析得出被测物尺寸特征。实践表明该方法可用于生产过程中的螺纹钢非接触测量。

目前,对螺纹钢检测的方法主要是接触式测量法。但由于接触法测量大多不能进行批量检测,并且对测量件的要求非常高,为此存在一定的局限件。随着工业的发展,对螺纹钢的可靠性要求愈来愈高,对产品质量在线检测监控技术的要求也越来越高。随着检测方法的不断改进,螺纹钢的非接触检

测方法的使用更受重视。与接触式测量相比非接触测量具有测量精度高、数椐多、效率高、无损伤等优点。由于工艺水平的提高,要求有速度快、精度高的新型传感器对所加工的产品进行在线的非接触检测。图像法螺纹钢测径仪则可以达到对测量的要求,并能够实现对螺纹的内径、横肋、纵肋、截面面积等参数进行测量。

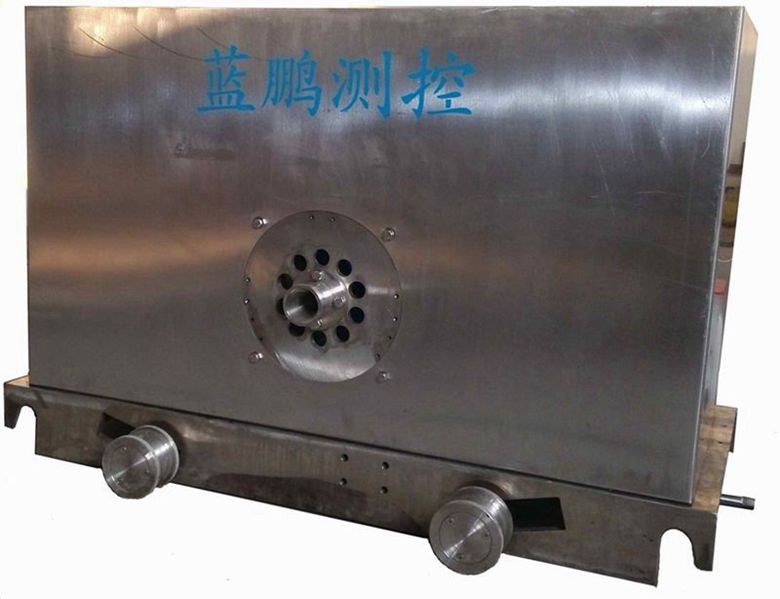

螺纹钢测径仪采用像元尺寸不大于0.005mm的高分辨率工业相机拍摄螺纹钢轧制过程中的图像,拍摄频率为25-50/秒,拍摄视野为40mm×35mm。当螺纹钢轧制速度为7000mm/s时,计算可得每280mm拍摄一组图像,图像的长度为40mm,即两组图像间的纵向间隔(即纵向测量盲区)为240mm

在设备工作时,工业相机将拍下一段螺纹钢图像。通过对图像的数字化处理,在该角度下我们可以分析计算出图中标示的下列尺寸:基圆直径D0、螺旋外圆直径D1、单侧牙高h1h2、螺旋的螺距P以及牙宽a。另外,利用与该拍摄角度相垂直的相机可测量纵肋部位的宽度尺寸B



图像法螺纹钢测径仪是基于工业相机进行测量的高质量无损检测设备,对螺纹钢的几何尺寸的在线检测起到重要作用。

本文由保定市蓝鹏测控科技有限公司编写
