常用的尺寸测量仪器之宽度测量仪

作者:蓝鹏测控发布时间:2020-08-28阅读次数:

 宽度是宽窄的程度;横的距离(长方形多指两条长边之间的距离)。而板材的宽度很多都非常宽,这无疑给自动检测增加了难度,那是不是就不能进行检测了呢,当然不是,也有专为板材宽度研发的测宽设备。

本文主要介绍两种宽度检测装置,一种是光电法检测装置,一种是基于工业相机的图像法检测装置。

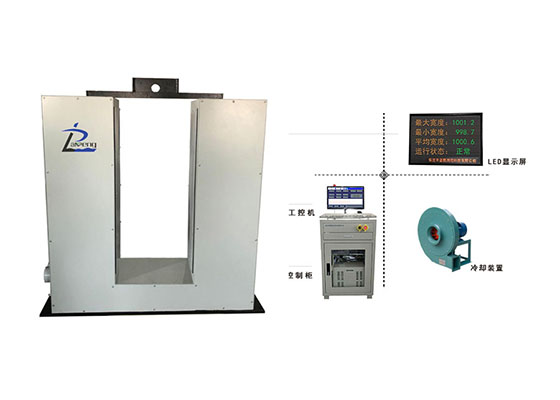

光电测宽仪
1个发射镜头内设置有LED点光源,点光源发出的光通过透镜变成平行光束分别射向2个接收镜头。通过接收镜头内的透镜使平行光束在光电转换元件CCD芯片上成像(注:一个发射镜头和一个接收镜头组成一组光电测头)。当被测物通过2束平行光构成的视场时,在光电转换元件的像上就会出现虚拟的阴影,设其宽度分别为L1、L2。经过对光电转换元件发出的电信号处理和计算可以得出L1、L2所对应的尺寸B1、B2,B1加B2再加上两个镜头之间的净间距C即可得出被测物的宽度尺寸A。
利用双镜筒光电测头测量带材宽度时,2组光电测头分别安装在带材的两侧,2组测头的中心距是校核后的固定尺寸。当带材通过测头的测量区时,带材边沿在2组测头的成像位置信号经过采集电路采集后上传计算,即可得出带材的宽度尺寸。测量不同宽度的产品时,可手动或者自动调整宽度的测量范围。宽度尺寸将实时液晶显示屏上。
设备主要用于冷轧金属板材、热轧金属板材、塑料板、橡胶板、木板等板材生产线的在线宽度检测。
图像法测宽仪
设备采用高频线阵CCD相机和条形背光源测量板材宽度,当板材有上下抖动时应增加激光测距仪辅助测量物距修正测量数据。如需要查看图像及做表面缺陷分析,则设备配置进口高频线阵CCD相机,同时增加采集板材行进速度的装置使相机扫描频率与板材速度匹配形成完整图像。如只测量板材宽度,则采用我公司自主研发的高频线阵CCD相机,以固定频率扫描测量宽度。
设备主要用于金属板、带、橡胶板、塑料板、布匹等生产线的在线测宽。
测宽仪是实用性非常强的设备,适应各种板材测量,但板材的检测不仅仅是宽度,厚度也需要检测,目前有两种可以同时检测宽度与厚度的,一种是两组光电测头,分别测量宽度厚度,另一种是光电测头与激光测头结合使用,可从中选择合适的。
