石家庄钢铁有限责任公司始建于1957年的，1994年改制为石家庄钢铁股份有限公司，控股股东为河北钢铁集团，是以生产汽车专用钢为主的特钢企业，现已发展成为集烧结、炼铁、炼钢、轧钢系统于一体的中国重点大中型钢铁联合企业和520户国家重点企业之一。石钢公司的产品涉及优质碳素结构钢、合金结构钢、齿轮钢、弹簧钢和轴承钢等五大钢种，其中 45号钢、40Cr、20CrMo、20CrMnTi合金结构钢、20CrMoA抽油杆钢、20号优质碳素钢圆管坯获全国冶金产品实物质量“金杯奖”。

石钢选用单路测径仪与双路测径仪来完成探伤线与修磨线的在线外径检测，实现质量的监测。

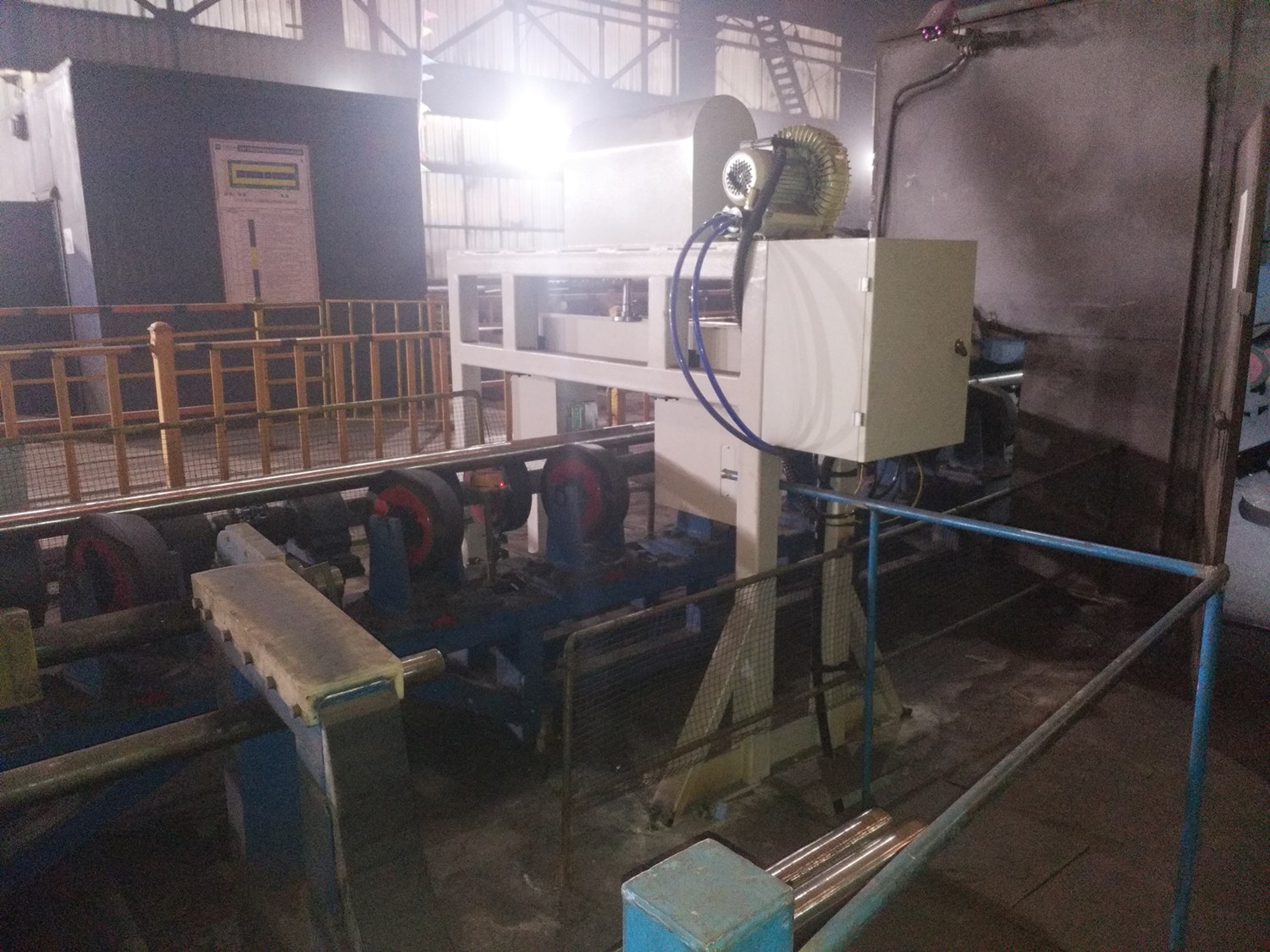

单路测径仪测量实景：

测径仪的结构形式：

1、探伤线一测径仪

1）探伤线一的输送线上测径仪安装位置有空位，测径仪通过支座落地安装。

2）测径仪支座与车间地面以膨胀螺栓固定。

3）测径仪的两路测头与水平方向成45°交叉布置。

4）测径仪支座中心高度可手动调节，调节范围为60mm。

2、探伤线二测径仪

1）探伤线2的测径仪安装在托辊支架上，支架上未启用的托辊座需拆除。

2）测径仪的两路测头采用水平竖直布置，下方中间的发射镜头插入辊道支架两个纵梁中间。

3）测径仪底座中心高度可手动调节，调节范围为60mm。

3、修磨线测径仪

1）测径仪通过龙门架结构的安装支架固定在车间地面上，支架与地面以膨胀螺栓固定。

2）安装支架带有伺服电机、升降丝杠、导轨等升降装置，可调节测径仪的中心高度。

3）测径仪的测头成水平布置，中间开口部位朝下。

石钢购买蓝鹏测径仪用于探伤线修磨线的在线检测，做到了无损实时监测质量，它的检测全面、快速、准确、不滞后，是轧钢质量检测中重要设备之一。
